So sánh chi tiết lò hơi tầng sôi 2 balong và 1 balong

So sánh chi tiết lò hơi tầng sôi 2 balong và 1 balong? Lò hơi tầng sôi 2 balong là cấu hình thiết bị sinh hơi công suất lớn, sử dụng hai bao chứa riêng biệt (một balong hơi và một balong nước) nhằm mang lại khả năng tuần hoàn nhiệt tuyệt đối, đáp ứng hoàn hảo cho các nhà máy có phụ tải biến động mạnh.

Trong khi đó, lò hơi tầng sôi 1 balong có thiết kế tối giản hơn, chi phí đầu tư thấp, là giải pháp kinh tế phù hợp cho các cơ sở sản xuất quy mô vừa và nhỏ với nhu cầu tiêu thụ hơi ổn định.

1/ Tổng quan về lò hơi tầng sôi 1 balong

Lò hơi tầng sôi 1 balong là gì?

Lò hơi tầng sôi 1 balong là hệ thống sinh hơi công nghiệp được thiết kế chỉ với một balong chính (thường nằm ở vị trí cao nhất). Balong này đảm nhận cùng lúc hai nhiệm vụ: chứa hỗn hợp nước – hơi và phân ly hơi nước ra khỏi các giọt nước lỏng trước khi đưa vào hệ thống ống dẫn của nhà máy.

Cấu tạo và nguyên lý hoạt động của hệ thống 1 balong

Hệ thống 1 balong được cấu thành từ các bộ phận cơ bản:

• Balong hơi: Nơi tích tụ hơi, đóng vai trò bóc tách nước ra khỏi hơi để đảm bảo chất lượng hơi cấp đi.

• Buồng đốt tầng sôi: Ứng dụng công nghệ thổi khí áp lực cao từ dưới lên, giúp nhiên liệu (than, sinh khối) cháy lơ lửng, gia tăng hiệu suất nhiệt.

• Ống trao đổi nhiệt: Hấp thụ nhiệt lượng bức xạ từ buồng đốt để đun sôi nước.

• Hệ thống tuần hoàn: Hỗ trợ lưu chuyển lưu chất bên trong lò để duy trì nhiệt độ.

Nguyên lý hoạt động: Nhiên liệu được đưa vào buồng đốt và cháy kiệt. Nước bên trong các vách ống nhận nhiệt, sôi lên và bốc hơi bọt lên balong chính. Tại đây, thiết bị phân ly sẽ tách hơi khô ra khỏi hỗn hợp và cấp thẳng cho dây chuyền sản xuất.

Ưu điểm và nhược điểm của lò 1 balong

Ưu điểm:

• Chi phí đầu tư ban đầu và chi phí bảo trì thấp nhờ lược bỏ các cấu kiện phức tạp.

• Thiết kế nhỏ gọn, tối ưu hóa không gian, lý tưởng cho các nhà máy có diện tích hạn chế.

• Công nghệ tầng sôi cho phép đốt đa dạng nhiên liệu như than cám, trấu ép, dăm gỗ.

Nhược điểm:

• Không đáp ứng được các hệ thống yêu cầu công suất hơi khổng lồ và liên tục.

• Áp suất dễ bị sụt giảm (hụt hơi) khi dây chuyền nhà máy thay đổi mức tiêu thụ hơi đột ngột.

• Cáu cặn khó xử lý triệt để, hệ thống xả đáy phải hoạt động liên tục hơn.

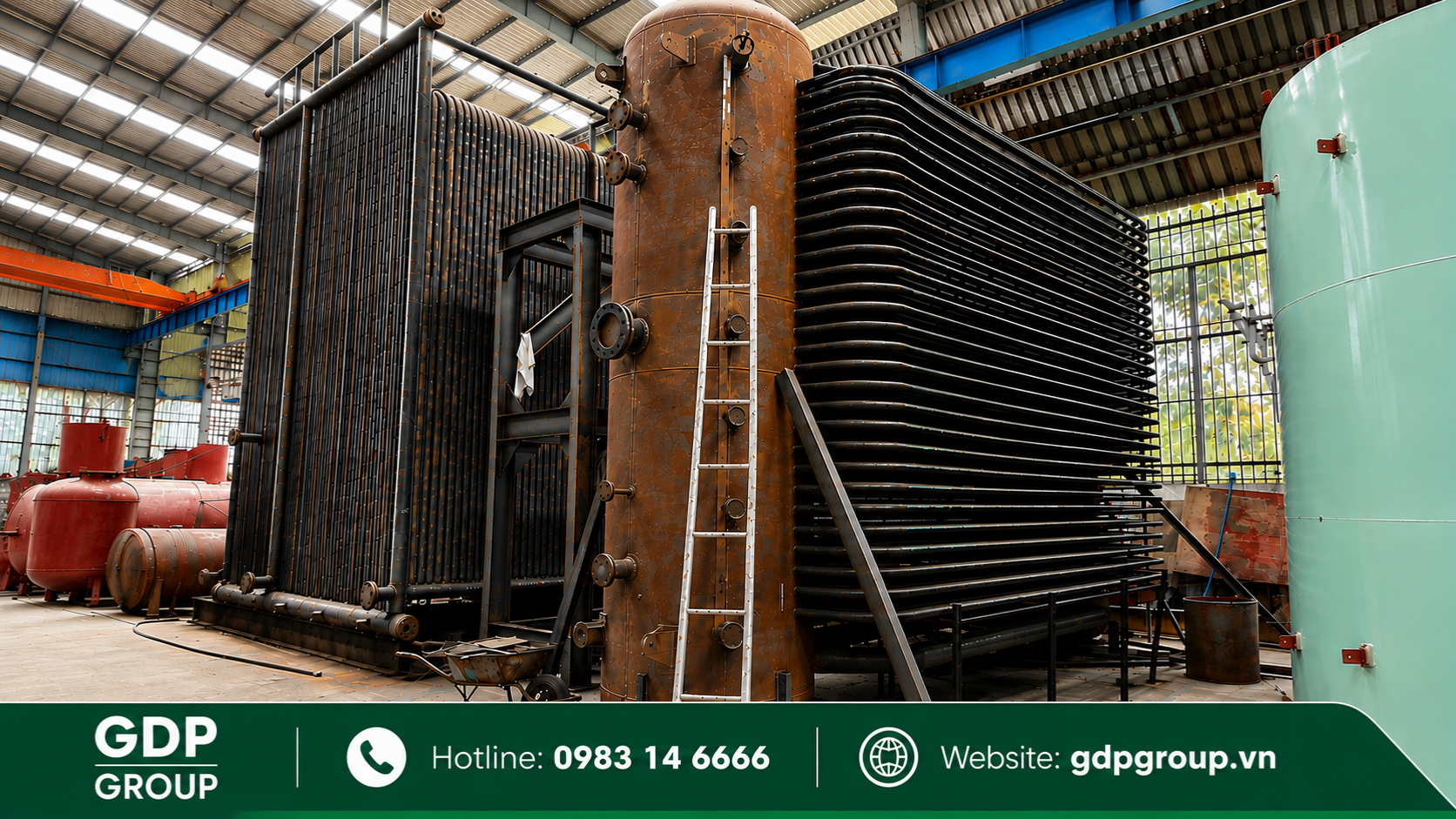

2/ Chi tiết về lò hơi tầng sôi 2 balong

Lò hơi tầng sôi 2 balong là gì?

Lò hơi tầng sôi 2 balong là phiên bản cao cấp và hoàn thiện nhất của công nghệ buồng đốt khí động học. Thay vì dùng một bao chứa chung, hệ thống này được thiết kế với hai thùng trụ kim loại chịu áp lực lớn: một balong hơi đặt ở phía trên và một balong nước (thường gọi là balong bùn) đặt ở phía dưới.

Cấu trúc này mở rộng không gian chứa lưu chất, tạo ra quán tính nhiệt khổng lồ giúp lò vận hành ổn định ở dải công suất cực cao (có thể lên tới 100 MW).

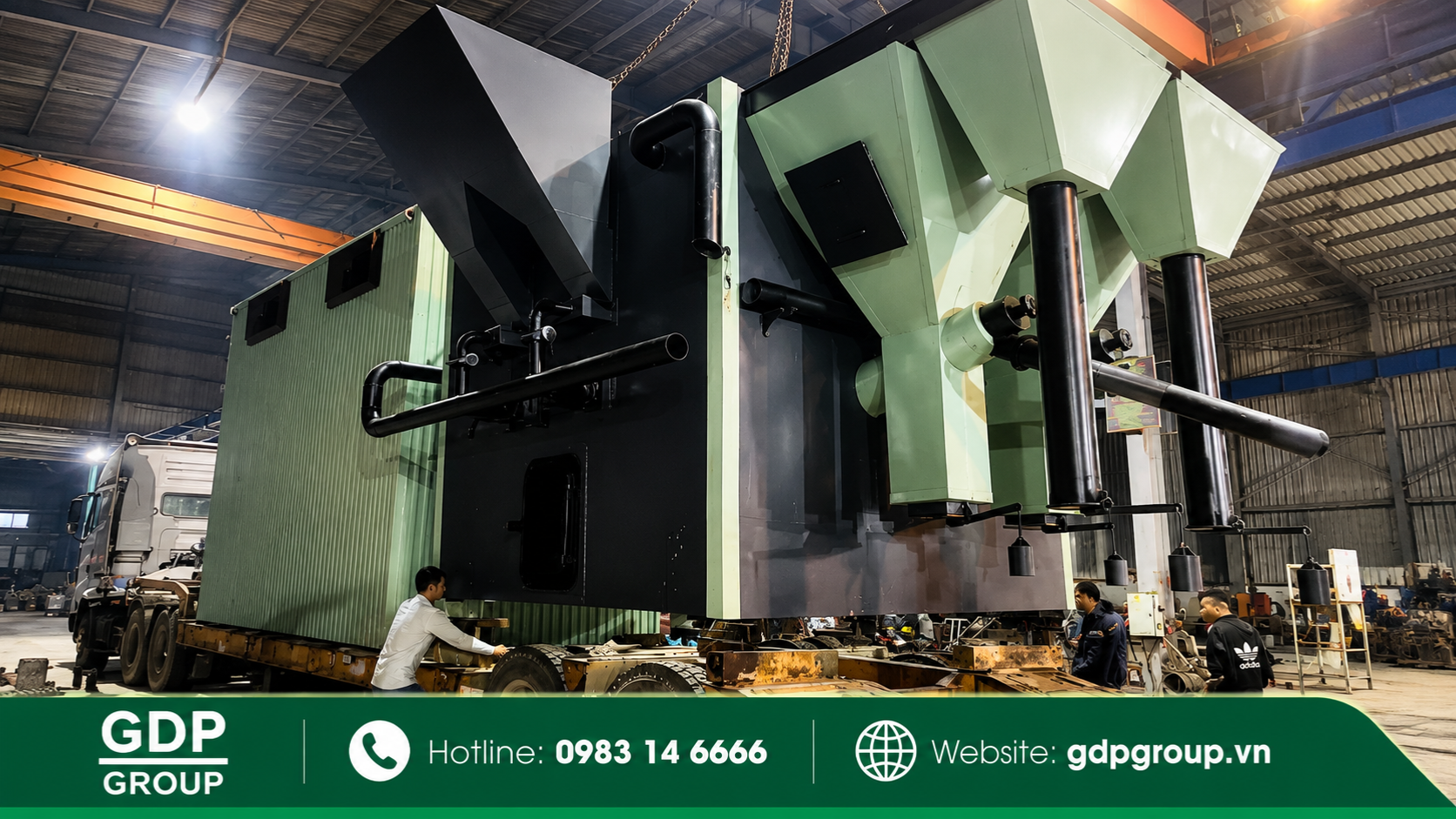

Cấu tạo chuyên sâu của lò hơi tầng sôi 2 balong

Để đáp ứng cường độ làm việc liên tục, cấu trúc của lò hơi tầng sôi 2 balong phức tạp hơn rất nhiều:

• Balong hơi (Steam drum): Đặt ở vị trí cao nhất. Nửa dưới chứa nước cấp, nửa trên chứa hơi. Hệ thống cyclone tách ẩm bên trong balong hơi hoạt động cực kỳ hiệu quả, đảm bảo hơi thoát ra là hơi bão hòa khô tinh khiết 100%.

• Balong nước/balong bùn (Mud drum): Nằm ở vị trí thấp nhất, chứa phần lớn lượng nước dự trữ. Đặc biệt, mọi bùn đất, khoáng chất gây cáu cặn sẽ lắng đọng xuống đáy balong này nhờ trọng lực, giúp việc xả đáy (blowdown) diễn ra cực kỳ triệt để.

• Dàn ống đối lưu (Convection tubes): Hàng ngàn ống thép đúc được hàn nối nối tiếp giữa balong trên và balong dưới, tạo thành mạng lưới truyền nhiệt và tuần hoàn tự nhiên khép kín.

• Buồng đốt tầng sôi: Thiết kế thể tích lớn, tích hợp béc phun gió tốc độ cao, đảm bảo ngọn lửa cháy rực rỡ và truyền nhiệt tối đa cho hệ thống ống vách.

Nguyên lý tuần hoàn tự nhiên và sinh hơi

Khác với lò 1 balong, lò hơi tầng sôi 2 balong sở hữu khả năng tuần hoàn đối lưu hoàn hảo:

Nước từ balong dưới đi qua dàn ống sinh hơi, nhận nhiệt lượng từ ngọn lửa tầng sôi và tạo thành hỗn hợp nước – hơi. Vì nhẹ hơn, bọt hơi tự động nổi lên balong trên.

Tại balong trên, phần nước lạnh (nặng hơn) lại chảy ngược xuống balong dưới qua các ống xuống (downcomers) không gia nhiệt. Chu kỳ này lặp lại liên tục, giúp mạng lưới ống luôn được làm mát, chống hiện tượng nổ bục do quá nhiệt.

Đặc điểm nổi bật và lợi thế vận hành của lò 2 balong

Việc đầu tư hệ thống 2 balong mang lại những lợi thế vận hành không thể thay thế cho các nhà máy lớn:

• Độ ổn định áp suất tuyệt đối: Khối lượng nước khổng lồ trong hai balong hoạt động như một cục pin tích nhiệt. Khi nhà máy tăng tải đột biến, lò không bị tụt áp, đảm bảo chất lượng sản phẩm đầu ra đồng đều.

• Kéo dài tuổi thọ thiết bị: Nhờ balong bùn gom cặn hiệu quả, vách ống sinh hơi luôn sạch sẽ, không bị đóng vôi cách nhiệt, duy trì hiệu suất buồng đốt luôn ở mức tối đa qua nhiều năm.

• Giảm thiểu ô nhiễm môi trường: Nhiên liệu cháy kiệt trong môi trường tầng sôi giúp giảm thiểu đáng kể phát thải CO, NOx và SO₂, đáp ứng các tiêu chuẩn sản xuất xanh.

Ưu điểm và nhược điểm của hệ thống 2 balong

Ưu điểm:

• Cung cấp nguồn hơi khô tinh khiết, áp suất cực kỳ ổn định.

• Khả năng chịu quá tải xuất sắc.

• Tối ưu hóa nhiên liệu nhiệt trị thấp (sinh khối, rác công nghiệp).

• Thu gom và xả cặn dễ dàng, an toàn khi vận hành liên tục 24/7.

Nhược điểm:

• Đòi hỏi chi phí đầu tư tài chính ban đầu (CapEx) lớn.

• Cần diện tích mặt bằng xây dựng và lắp đặt rộng rãi.

• Yêu cầu đội ngũ vận hành và bảo trì có trình độ chuyên môn cao.

Ứng dụng thực tiễn của lò hơi tầng sôi 2 balong

Đây là thiết bị cốt lõi dành riêng cho khối công nghiệp nặng và các tập đoàn FDI:

• Nhà máy nhiệt điện sinh khối: Cung cấp hơi khô áp suất siêu cao để làm quay tuabin máy phát điện.

• Ngành sản xuất giấy và bao bì: Cung cấp nhiệt lượng khổng lồ và liên tục cho các lô sấy giấy tốc độ cao.

• Công nghiệp hóa chất và thực phẩm quy mô lớn: Đáp ứng tiêu chuẩn khắt khe về độ sạch và tính ổn định của hơi nước.

3/ Bảng so sánh chi tiết lò hơi tầng sôi 1 balong và 2 balong

Để dễ dàng đưa ra quyết định đầu tư, doanh nghiệp có thể tham khảo bảng đối chiếu các thông số kỹ thuật sau:

Tiêu chí phân tích	Lò hơi tầng sôi 1 balong	Lò hơi tầng sôi 2 balong
Cấu trúc bao chứa	Thiết kế 1 balong tích hợp chung.	Thiết kế 2 balong độc lập (hơi và bùn).
Khả năng chịu tải	Dễ sụt áp khi phụ tải thay đổi đột ngột.	Cực kỳ ổn định, đáp ứng hoàn hảo biến động tải lớn.
Hiệu suất xử lý cặn	Khó lắng lọc, cần xả đáy liên tục.	Thu gom cặn tối ưu tại balong dưới để xả bỏ dễ dàng.
Chi phí đầu tư ban đầu	Ở mức thấp, phù hợp ngân sách nhỏ.	Ở mức cao, cấu kiện cơ khí đồ sộ.
Diện tích mặt bằng	Nhỏ gọn, dễ dàng bố trí trong xưởng.	Đòi hỏi mặt bằng thi công và lắp đặt rộng lớn.
Phân khúc khách hàng	Các xưởng sản xuất, doanh nghiệp vừa & nhỏ.	Tập đoàn công nghiệp, nhà máy giấy, nhà máy nhiệt điện.

4/ Nên đầu tư loại lò hơi nào cho nhà máy?

Lựa chọn cấu hình lò hơi phụ thuộc trực tiếp vào chiến lược phát triển và đặc thù sản xuất của doanh nghiệp. Nếu nhà máy của bạn có quy mô vừa, nhu cầu hơi không quá khắt khe về độ biến thiên, lò hơi tầng sôi 1 balong là giải pháp tối ưu chi phí.

Ngược lại, nếu bạn đang vận hành một tổ hợp sản xuất khổng lồ, đòi hỏi sự an toàn tuyệt đối, hơi nước tinh khiết và công suất vận hành liên tục 24/7, đầu tư lò hơi tầng sôi 2 balong là quyết định chiến lược bắt buộc.

Đội ngũ kỹ sư tại GDP luôn sẵn sàng khảo sát phụ tải thực tế tại nhà máy của bạn để đưa ra phương án thiết kế hệ thống sinh nhiệt phù hợp nhất, tối ưu cả về chi phí đầu tư lẫn chi phí vận hành lâu dài.
