Đánh giá sự khác biệt giữ lò hơi ống lửa và lò hơi ống nước? Lò hơi ống lửa (Fire-tube boiler) là kiểu nồi hơi công nghiệp thiết kế cơ bản, trong đó dòng khói nóng sinh ra từ quá trình đốt cháy nhiên liệu sẽ di chuyển bên trong các đường ống, truyền nhiệt để đun sôi khối nước bao bọc xung quanh các ống này.
Lò hơi ống lửa thường hoạt động với dải áp suất lên đến 20 bar (khoảng 250 psi) và công suất đạt khoảng 750 mã lực, chi phí đầu tư thấp và dễ vận hành. Cùng GDP Group tìm hiểu cặn kẽ về cấu tạo và sự khác biệt của dòng thiết bị này ngay nhé!
1/ Lò hơi ống lửa là gì?
Lò hơi ống lửa là một trong những thiết kế nồi hơi lâu đời và cơ bản nhất trên thế giới. Ngay từ thế kỷ 18, loại nồi hơi này đã được ứng dụng vô cùng rộng rãi để cung cấp năng lượng cho các đầu máy xe lửa chạy bằng hơi nước.
Nguyên lý cốt lõi của thiết bị này là chất mang nhiệt (khói nóng hoặc khí thải nóng) sẽ di chuyển bên trong một chùm ống kim loại. Bao bọc bên ngoài chùm ống này là một khoang chứa nước (thường nằm trong một ba lông/bao hơi kích thước lớn). Nhiệt lượng từ khói sẽ truyền qua vách ống để đun sôi khối nước xung quanh, tạo ra hơi nước bão hòa.
Nhiên liệu vận hành phổ biến nhất cho dòng lò hơi này thường là nhiên liệu lỏng và khí, tiêu biểu như:
-
Dầu DO (Diesel Oil)
-
Dầu FO (Fuel Oil)

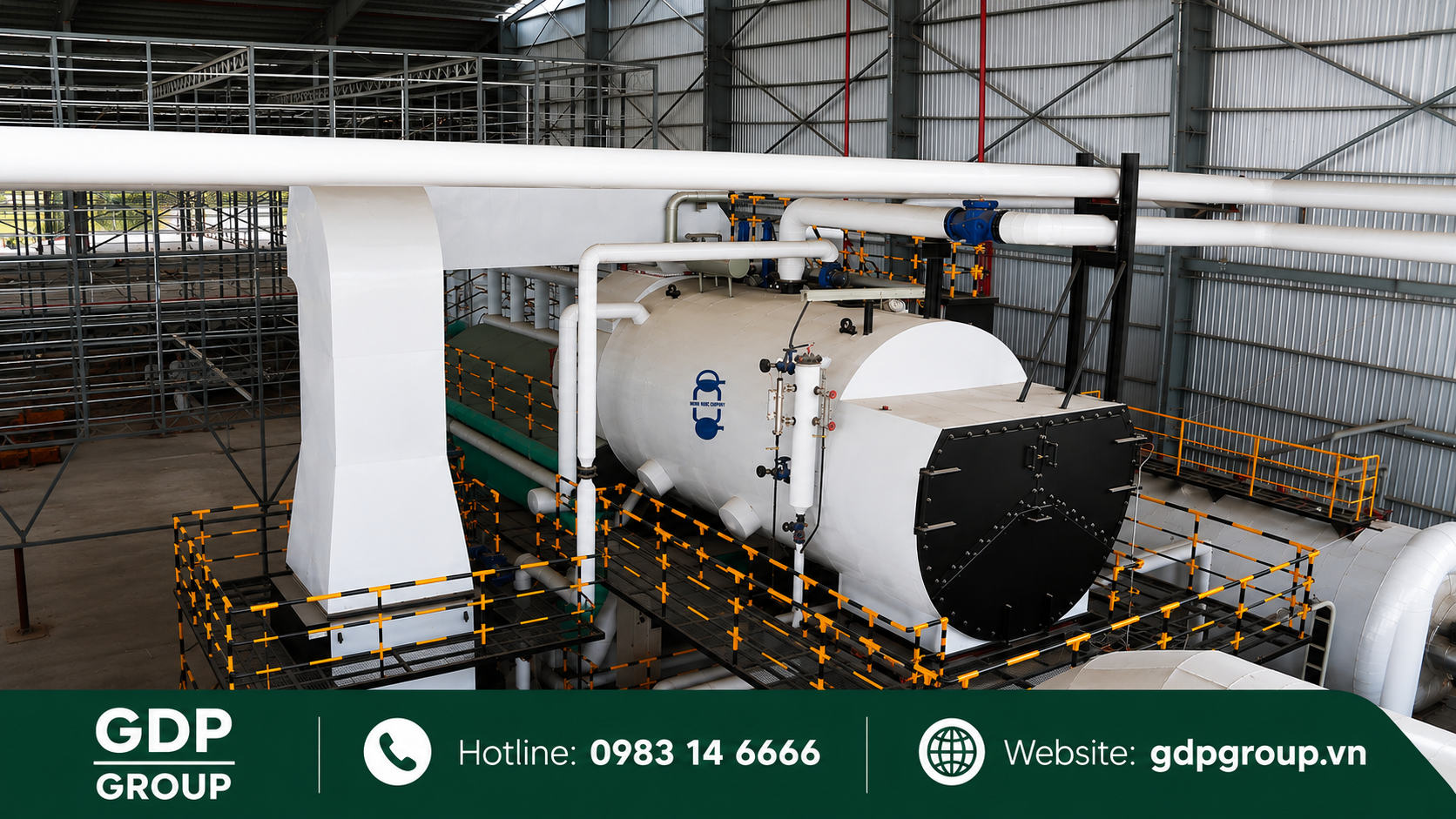

2/ Cấu tạo và nguyên lý hoạt động của lò hơi ống lửa
Cấu tạo cơ bản của hệ thống
Tùy thuộc vào thiết kế (nằm ngang hay đứng thẳng), một hệ thống lò hơi ống lửa tiêu chuẩn thường bao gồm các cụm cơ khí sau:
-
Vỏ ba lông (Bao chứa): Thường là vỏ hình trụ thẳng đứng hoặc nằm ngang, chứa toàn bộ không gian nước ở phần trung tâm và không gian tích tụ hơi ở phần đỉnh lò.
-
Buồng đốt (Ống lò): Đặt tại phần đế hoặc phần thân, là nơi nhiên liệu cháy và tỏa nhiệt bức xạ trực tiếp lên thành ống lò.
-
Chùm ống lửa: Các ống trao đổi nhiệt được sắp xếp đồng tâm hoặc gấp mép bên trong khoang nước để tăng tối đa diện tích sưởi ấm, cải thiện hiệu suất sinh hơi.
-
Thiết kế hộp khói ướt (Wet-back): Đối với nồi hơi ống lò nằm ngang, khói nóng đi qua buồng đảo khói ngập hoàn toàn trong nước. Thiết kế hộp khói ướt đặt trung tâm giúp chia khói cân đối, thúc đẩy vòng tuần hoàn nước tự nhiên. Cửa khói mặt trước (trái/phải) tích hợp vật liệu cách nhiệt giúp giảm thất thoát nhiệt bức xạ và dễ dàng mở ra để bảo dưỡng.
Nguyên lý hoạt động
Quá trình sinh hơi diễn ra khá đơn giản: Nhiên liệu (dầu DO/FO) được phun vào buồng đốt và bốc cháy. Dòng khói nóng sinh ra sẽ di chuyển luồn lách qua hệ thống các ống lửa.
Nhiệt lượng từ khói truyền qua vách kim loại, làm nóng và đun sôi khối nước nằm trong ba lông lớn. Hơi nước bốc lên đỉnh ba lông và thoát ra ngoài thông qua van hơi chính để đi vào dây chuyền sản xuất.
3/ Ưu điểm nổi bật của lò hơi ống lửa
Mặc dù là công nghệ cơ bản, nồi hơi ống lửa vẫn được ứng dụng rộng rãi nhờ 5 lợi thế vận hành thiết thực:
-
Đơn giản và dễ vận hành: Cấu trúc ít bộ phận phức tạp giúp việc thao tác và bảo trì trở nên dễ dàng. Nhà máy không tốn quá nhiều chi phí để đào tạo nhân viên vận hành.
-
Thời gian khởi động nhanh: Lò hơi khởi động nhanh chóng và đạt được áp suất, nhiệt độ yêu cầu trong thời gian ngắn.
-
Chi phí đầu tư thấp: So với lò hơi ống nước, thiết kế ống lửa có chi phí gia công chế tạo rẻ hơn đáng kể, cực kỳ lý tưởng cho các nhà máy có nhu cầu phụ tải hơi vừa và nhỏ.
-
Tiết kiệm không gian (Với thiết kế đứng): Các biến thể nồi hơi ống lửa dạng thẳng đứng giúp tối ưu hóa diện tích, phù hợp với các cơ sở sản xuất có mặt bằng hạn hẹp.
-
Linh hoạt với nhiên liệu: Có thể tương thích với nhiều loại chất đốt như dầu, khí đốt, than hoặc nhiên liệu sinh khối (tái tạo).
4/ So sánh chi tiết lò hơi ống lửa và lò hơi ống nước
Để đưa ra quyết định đầu tư chính xác, doanh nghiệp cần phân biệt rõ sự khác nhau giữa lò hơi ống lửa và lò hơi ống nước dựa trên các tiêu chí kỹ thuật sau:
| Tiêu chí so sánh | Lò hơi ống lửa (Fire-tube boiler) | Lò hơi ống nước (Water-tube boiler) |
| Vị trí lưu chất | Khói nóng đi trong ống, nước bọc ngoài ống. | Nước đi trong ống, khói nóng đi ngoài bao bọc ống. |
| Dải áp suất làm việc | Áp suất thấp đến trung bình (Lên tới 20 bar). | Áp suất rất cao (Có thể lên tới 250 bar). |
| Tính linh hoạt với tải | Khó xử lý khi tải tiêu thụ biến đổi mạnh và đột ngột. | Đáp ứng biến thiên tải xuất sắc, dễ dàng tăng diện tích truyền nhiệt bằng cách thêm vách ống. |
| Nhân sự vận hành | Đơn giản, yêu cầu ít chuyên gia vận hành. | Đòi hỏi nhân sự có chuyên môn sâu về cơ nhiệt và áp lực. |
| Thiết kế và diện tích | Kích thước ba lông (bao hơi) rất lớn, cấu tạo phức tạp, thường chiếm nhiều diện tích lắp đặt hơn đối với công suất lớn. | Cấu tạo đường ống tối ưu hơn, tiết kiệm diện tích và chi phí vận chuyển. |
| Rủi ro cháy nổ | Tổn thất lớn hơn do ba lông chứa một khối lượng nước sôi và hơi ở áp suất cao cực kỳ lớn. | Thiệt hại thấp hơn vì lưu chất được phân bổ trong các mạng lưới ống nhỏ. |
Lò hơi ống lửa là giải pháp an toàn, tiết kiệm và dễ sử dụng cho các nhà máy quy mô nhỏ, có nhu cầu sử dụng áp suất hơi dưới 20 bar. Tuy nhiên, đối với các hệ thống công nghiệp nặng đòi hỏi áp suất lớn và tải hơi biến thiên liên tục, lò hơi ống nước sẽ là cấu hình bắt buộc phải lựa chọn.

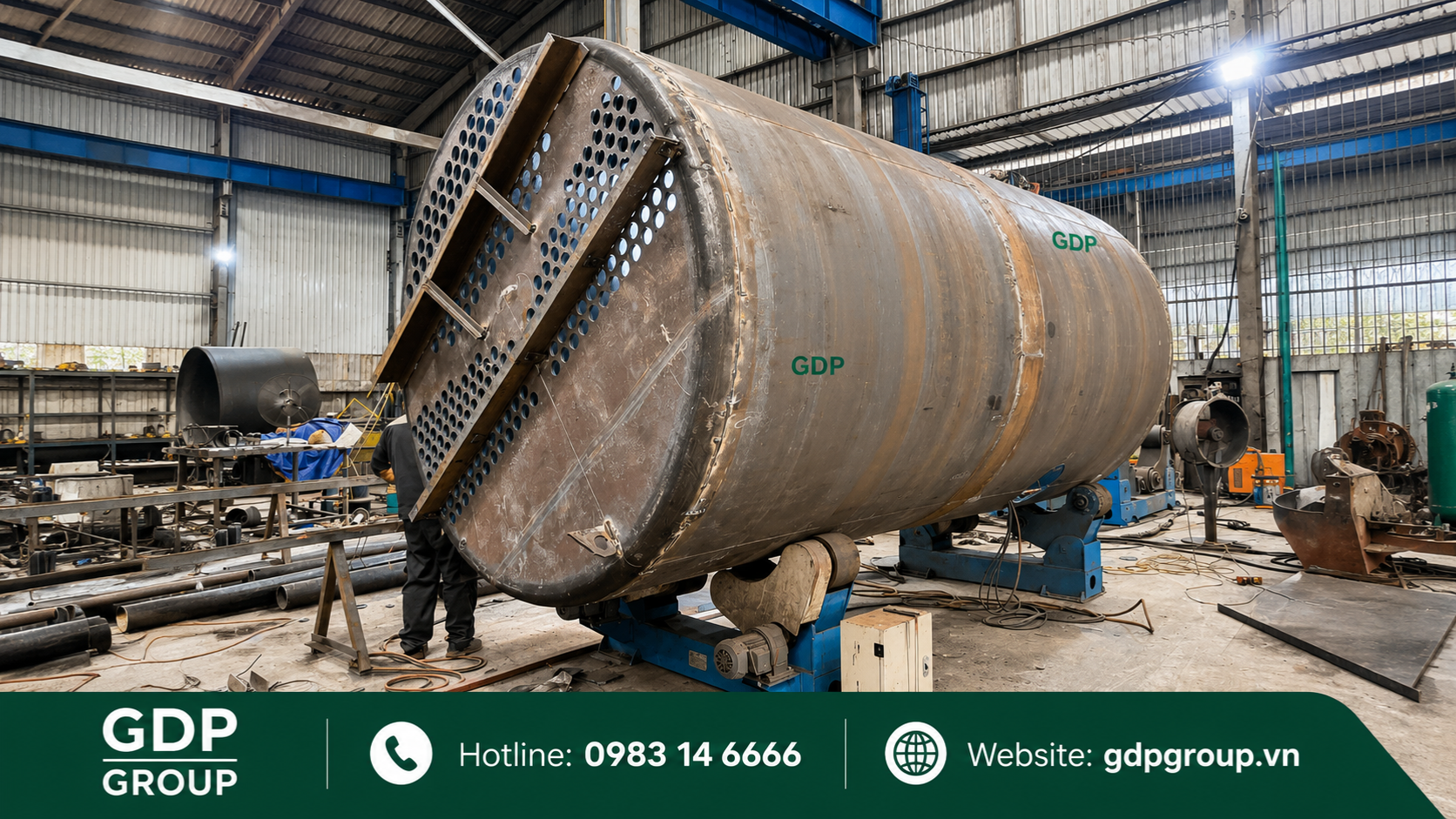

5/ Ứng dụng thực tiễn của lò hơi ống lửa trong các ngành công nghiệp
Nhờ ưu điểm thời gian khởi động nhanh, vận hành đơn giản và chi phí đầu tư thấp, lò hơi ống lửa đặc biệt tỏa sáng trong các cơ sở sản xuất quy mô vừa và nhỏ, có nhu cầu tiêu thụ hơi tương đối ổn định với áp suất dưới 20 bar. Các ứng dụng tiêu biểu nhất bao gồm:
-
Ngành chế biến thực phẩm và đồ uống (F&B): Cung cấp nhiệt lượng chuẩn xác cho các dây chuyền thanh trùng sữa, sản xuất nước giải khát, hệ thống nấu bia, cô đặc nước mắm và sấy khô nông sản quy mô vừa.
-
Ngành y tế và bệnh viện: Cấp nguồn hơi bão hòa tinh khiết cho các buồng hấp tiệt trùng (Autoclave) dụng cụ y tế, xử lý rác thải y tế và hệ thống giặt là trung tâm của bệnh viện.
-
Ngành dệt may và da giày: Đáp ứng nguồn hơi ổn định cho mạng lưới bàn ủi công nghiệp, máy ép, máy sấy định hình form dáng quần áo và các bồn nhuộm quy mô nhỏ.
-
Ngành khách sạn và khu nghỉ dưỡng (Hospitality): Vận hành hệ thống giặt là, sấy khô công nghiệp, cung cấp nguồn nước nóng trung tâm và dịch vụ xông hơi (sauna) mà không phát sinh tiếng ồn hay khói bụi ảnh hưởng đến khách hàng.
-
Ngành sản xuất hóa chất và mỹ phẩm: Gia nhiệt gián tiếp cho các bồn phản ứng, bồn khuấy trộn hóa mỹ phẩm yêu cầu dải nhiệt độ thấp và trung bình.
