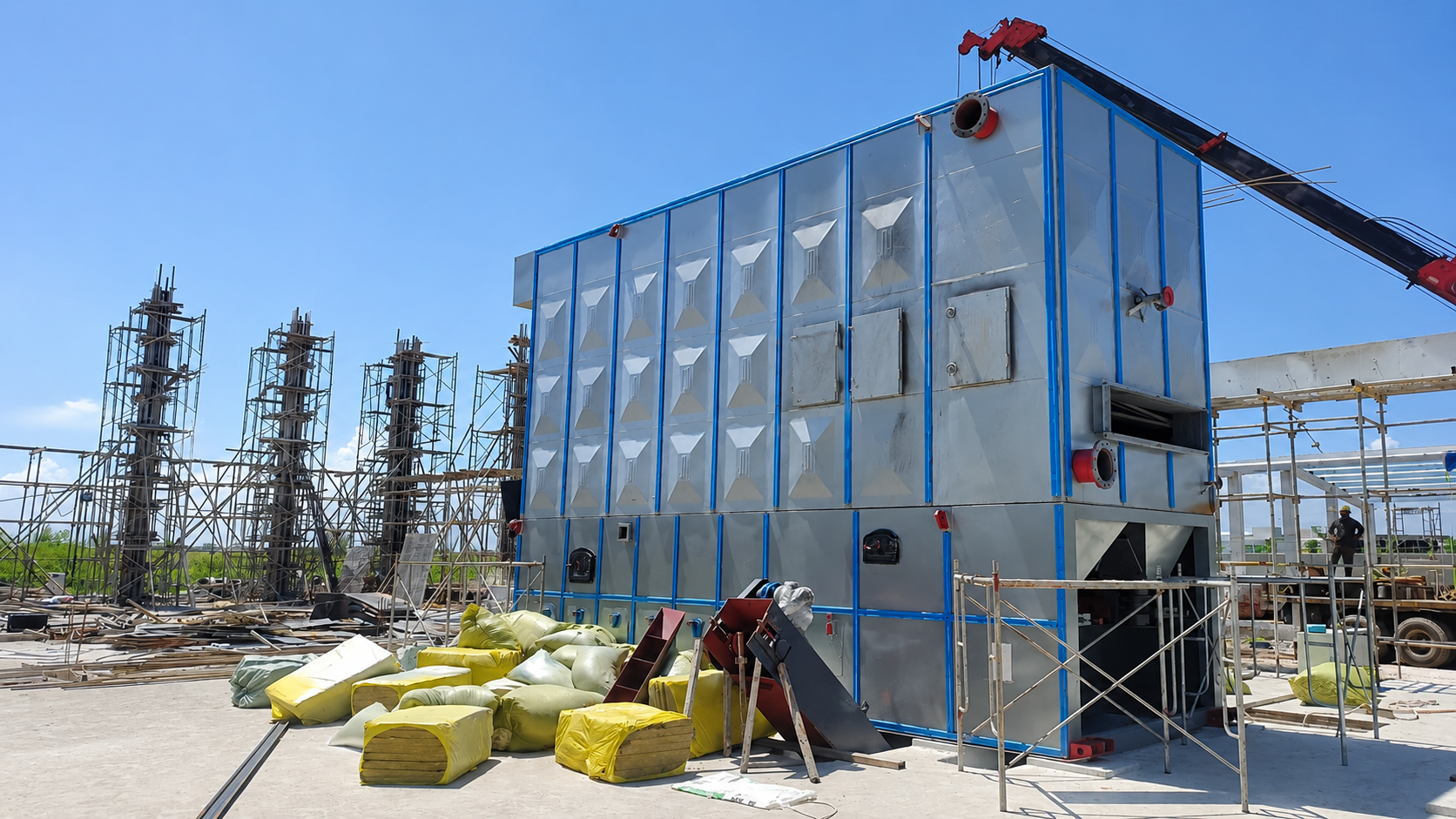

Lắp đặt lò dầu tải nhiệt 6.000.000 kcal tại Nam Định đạt chuẩn an toàn

Lắp đặt lò dầu tải nhiệt 6.000.000 kcal tại Nam Định đạt chuẩn an toàn? Lò dầu tải nhiệt là thiết bị chuyên dụng đóng vai trò trung gian, truyền năng lượng nhiệt từ quá trình đốt cháy nhiên liệu sang các hệ thống sản xuất. Nhờ khả năng cung cấp nhiệt độ cao ổn định ở mức áp suất thấp, thiết bị này được ứng dụng rộng rãi trong các ngành công nghiệp như sấy gỗ, ép gỗ và dệt nhuộm.

Bài viết dưới đây sẽ cung cấp thông tin chi tiết về dự án lắp đặt lò dầu tải nhiệt 6.000.000 kcal tại Nam Định, bao gồm thông số, cấu tạo và quy trình vận hành an toàn.

1. Tiêu chuẩn và thông số kỹ thuật của thiết bị

Để quá trình lắp đặt và vận hành đạt hiệu quả cao nhất, hệ thống bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế ASME (American Society of Mechanical Engineers) về thiết bị chịu áp lực, cùng các Tiêu chuẩn Việt Nam (TCVN) về an toàn chế tạo.

Dưới đây là các thông số kỹ thuật cốt lõi của hệ thống lò dầu:

• Công suất nhiệt: Dao động linh hoạt từ 1 đến 30 Gcal/h, đáp ứng đa dạng quy mô phụ tải của nhà máy.

• Áp suất dầu tải nhiệt: Vận hành từ 5 BarG đến 15 BarG, duy trì sự ổn định tuyệt đối trong môi trường áp suất cao.

• Nhiên liệu sử dụng: Thiết bị tương thích với nhiều loại chất đốt như sinh khối (biomass), than cám Indonesia, rác thải công nghiệp hoặc vải vụn.

• Hiệu suất buồng đốt: Đạt trên 86% đối với công nghệ buồng đốt tầng sôi và trên 82% đối với công nghệ buồng đốt ghi xích.

Đọc thêm:

Dự án GDP Group: Xuất xưởng lò hơi đốt gas 9 tấn/h

Lò hơi đốt gas với công suất 1 tấn/giờ

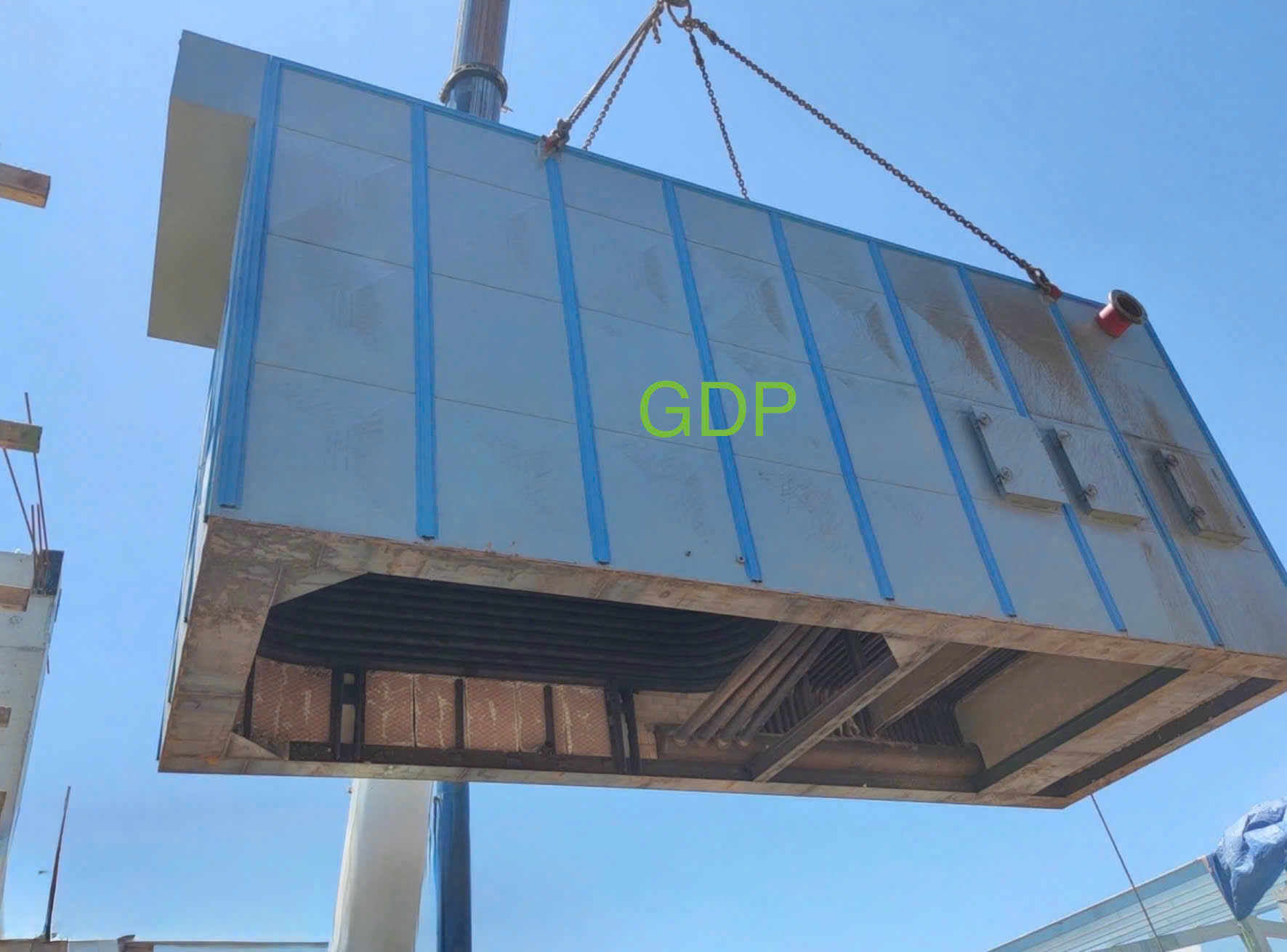

2. Cấu tạo cơ bản của hệ thống lò dầu tải nhiệt

Khác với nồi hơi nước, lò dầu sử dụng môi chất truyền nhiệt chuyên dụng để đạt được nhiệt độ cực cao (từ 200°C đến 400°C) mà vẫn giữ được áp suất làm việc ở mức thấp. Một hệ thống hoàn chỉnh bao gồm các cụm module sau:

Buồng đốt nhiên liệu trung tâm

Đây là nơi diễn ra quá trình cháy sinh ra khí nóng. Tùy thuộc vào loại nhiên liệu, buồng đốt có thể sử dụng đầu đốt tự động (cho gas, dầu DO) hoặc thiết kế theo dạng ghi tĩnh, ghi xích, tầng sôi (áp dụng cho than, củi, trấu).

Thân lò dầu (bộ trao đổi nhiệt)

Thân lò cấu tạo từ các dàn ống uốn xoắn hoặc tổ ong, được chia thành vùng bức xạ và vùng đối lưu. Dầu nóng được hệ thống bơm tuần hoàn cưỡng bức chảy qua ống này để hấp thụ nhiệt, tránh tình trạng lưu tốc chậm gây phân hủy dầu.

Cụm bơm dầu tuần hoàn chịu nhiệt

Hệ thống bơm chịu nhiệt có nhiệm vụ đẩy luồng dầu nóng đến các phụ tải (nồi hấp, máy sấy sơn) và hút dầu nguội trở lại thân lò, tạo thành một chu trình truyền nhiệt khép kín, liên tục.

Bồn giãn nở và bồn chứa dự phòng

Bồn giãn nở luôn được đặt ở vị trí cao nhất của hệ thống, tích hợp van an toàn để chứa lượng dầu tăng thể tích khi nhiệt độ lên cao. Bồn chứa dầu thường nằm ở dưới để thu hồi toàn bộ môi chất khi cần xả lò để bảo trì.

Hệ thống xử lý khói gió

Hệ thống bao gồm quạt cấp gió tươi và quạt hút khói. Tùy theo yêu cầu bảo vệ môi trường, khói thải có thể được dẫn qua Cyclone tách bụi thô, lọc túi vải, lọc tĩnh điện hoặc tháp xử lý khí độc (SOx, NOx) trước khi thoát ra ống khói.

Tủ điều khiển trung tâm và cảm biến

Hệ thống được tự động hóa thông qua tủ điều khiển (có thể tích hợp PLC, HMI, SCADA) kết nối với các cảm biến nhiệt độ, áp suất, lưu lượng và báo mức, giúp hệ thống vận hành an toàn và chính xác tuyệt đối.

Đọc thêm:  Lò hơi công nghiệp là gì?

3. Nguyên lý hoạt động của hệ thống

Lò dầu tải nhiệt hoạt động dựa trên nguyên tắc truyền nhiệt từ nhiên liệu đốt đến dầu tải, sau đó dầu được dẫn qua hệ thống ống để cung cấp nhiệt cho các quá trình công nghiệp hoặc hệ thống sử dụng nhiệt.

Nguyên lý hoạt động của lò dầu tải nhiệt như sau:

Cấp liệu và đốt nhiên liệu:

• Nhiên liệu được chuyển từ kho chứa vào buồng đốt thông qua hệ thống cấp liệu tự động. Các loại nhiên liệu như sinh khối, than hoặc các loại rác thải công nghiệp được rải đều lên bề mặt ghi lò, đảm bảo sự phân bố đồng đều
• Gió tươi sau khi được gia nhiệt qua bộ thu hồi nhiệt, được thổi vào bề mặt ghi. Quá trình này cung cấp đủ lượng oxy cho quá trình cháy, giúp nhiên liệu cháy đều và nhanh chóng, tối ưu hóa hiệu suất đốt.

Gia nhiệt dầu tải:

• Nhiệt lượng sinh ra từ quá trình đốt cháy sẽ trực tiếp gia nhiệt cho các ống dẫn dầu qua bức xạ nhiệt. Đồng thời, dòng khí thải tiếp tục truyền nhiệt cho các dàn ống của bộ đối lưu, nơi dầu tải nhiệt được gia nhiệt đến nhiệt độ mong muốn
• Dầu sau khi được gia nhiệt sẽ lưu thông qua hệ thống đường ống và được dẫn đến các phụ tải (thiết bị hoặc hệ thống cần nhiệt), đảm bảo quá trình truyền nhiệt ổn định và hiệu quả.

Xử lý khí thải:

• Khói thải sau khi rời khỏi buồng đốt sẽ được dẫn qua bộ thu hồi nhiệt để tận dụng lượng nhiệt còn lại. Nhiệt thu hồi này tiếp tục gia nhiệt cho không khí cấp vào buồng đốt, giúp giảm thất thoát nhiệt và nâng cao hiệu suất tổng thể của lò.\
• Khí thải sau khi ra bộ thu hồi nhiệt có nhiệt độ nhỏ hơn 200°C sẽ được dẫn vào hệ thống xử lý khí thải trước khi được thải trực tiếp ra môi trường ngoài.

4. Những lưu ý an toàn khi lắp đặt và vận hành

Để hệ thống thiết bị hoạt động bền bỉ, ngăn ngừa rủi ro hỏng hóc hay sự cố áp lực, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Bám sát tài liệu kỹ thuật: Tuân thủ tuyệt đối các hướng dẫn lắp đặt cơ khí và thông số vận hành từ nhà sản xuất thiết bị.

• Kiểm tra hệ thống an toàn: Thường xuyên kiểm tra cụm van an toàn, các cảm biến bảo vệ giới hạn nhiệt độ dầu và chức năng báo mức dầu thấp tại bồn giãn nở.

• Giới hạn thông số: Tuyệt đối không được phép vận hành hệ thống vượt quá ngưỡng nhiệt độ và áp suất cho phép theo thiết kế ban đầu.

• Giám sát và kiểm tra định kỳ: Phải ghi chép nhật ký vận hành hàng ngày để theo dõi sát sao và phát hiện sớm các dấu hiệu bất thường. Bất kỳ thay đổi cấu trúc nào cũng cần sự phê duyệt từ chuyên gia.

• Xử lý sự cố khẩn cấp: Nếu phát hiện hệ thống có dấu hiệu rò rỉ áp lực hoặc hư hại cơ khí, phải lập tức ngừng vận hành và tiến hành quy trình bảo trì khẩn cấp.
