Sự khác biệt giữa bình áp lực và bình bồn chứa công nghiệp? Trong bất kỳ một hệ thống lò hơi hay trạm cung cấp nhiệt công nghiệp nào, việc sản xuất ra hơi nước hoặc dầu nóng mới chỉ là một nửa của quy trình.
Nửa còn lại, không kém phần quan trọng và đòi hỏi mức độ an toàn cực kỳ khắt khe, chính là việc lưu trữ, ổn định và phân phối nguồn năng lượng đó đến các thiết bị tiêu thụ. Đây chính là nhiệm vụ của hệ thống bình áp lực và bình bồn chứa.
Những thiết bị này làm việc trong môi trường chịu áp suất lớn và nhiệt độ cao liên tục. Một sự cố nhỏ về mặt kết cấu cũng có thể dẫn đến những tai nạn thảm khốc, gây thiệt hại nghiêm trọng về người và tài sản cho doanh nghiệp.
Bài viết chuyên sâu này sẽ cung cấp một cái nhìn toàn diện về các loại bình áp lực, bồn chứa công nghiệp, tiêu chuẩn vật liệu chế tạo, và quy trình vận hành an toàn theo chuẩn quốc gia, giúp các kỹ sư và chủ đầu tư có nền tảng vững chắc khi lựa chọn dịch vụ tại gdpgroup.vn.
1. Vai trò cốt lõi của thiết bị áp lực và bồn chứa trong hệ thống nhiệt
Hệ thống sinh nhiệt không bao giờ hoạt động độc lập, cần một mạng lưới các thiết bị phụ trợ để đảm bảo chu trình tuần hoàn nhiên liệu, nước và hơi diễn ra trơn tru. Bình áp lực và bình bồn chứa đóng vai trò như những “nhịp cầu” điều phối dòng chảy năng lượng này.
-
Ổn định lưu lượng và áp suất: Khi phụ tải của nhà máy thay đổi đột ngột (ví dụ: nhiều máy sấy cùng khởi động một lúc), lò hơi khó có thể tăng công suất tức thời. Bình tích áp sẽ đóng vai trò như một kho dự trữ năng lượng, bù đắp sự thiếu hụt này, giữ cho áp suất trên toàn hệ thống không bị tụt giảm nghiêm trọng.
-
Phân phối độc lập: Trong một nhà máy có nhiều phân xưởng khác nhau, bình góp hơi sẽ nhận hơi nước từ lò chính và chia thành nhiều nhánh nhỏ. Mỗi nhánh được trang bị van điều khiển riêng, cho phép kiểm soát áp suất và lưu lượng độc lập cho từng khu vực sản xuất.
-

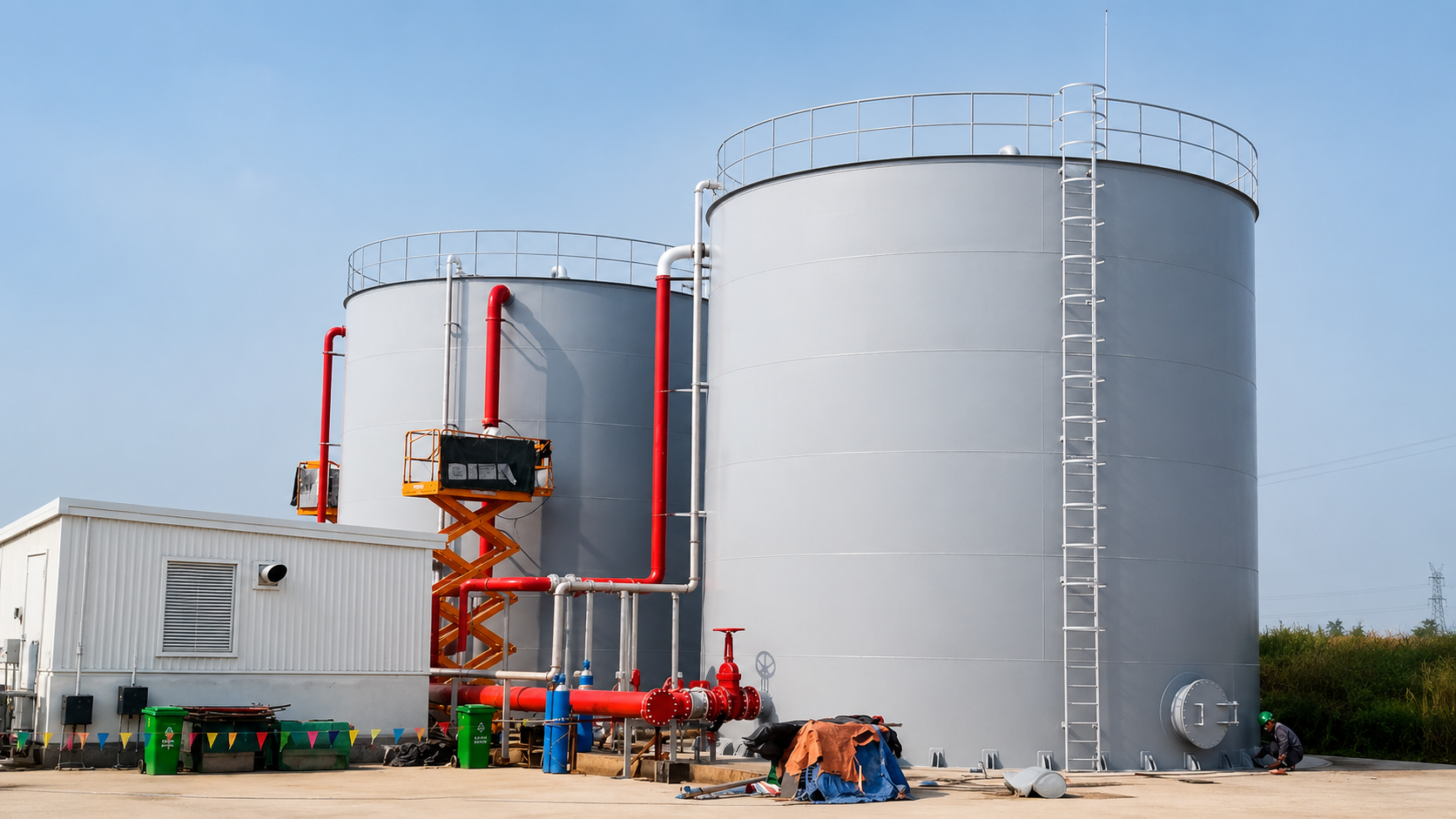

Lưu trữ an toàn: Bồn chứa nước cấp, bồn chứa dầu nhiên liệu hay bồn chứa hóa chất xử lý nước mềm đảm bảo cho lò hơi có đủ nguyên liệu để vận hành liên tục mà không bị gián đoạn do sự cố từ nguồn cấp bên ngoài.
Bình áp lực công nghiệp là thiết bị làm việc với môi chất có áp suất lớn hơn áp suất khí quyển (trên 0.5 bar). Hệ thống bình áp lực và bồn chứa do GDP Group cung cấp được thiết kế đồng bộ với trạm lò hơi, trải qua siêu âm đường hàn 100% và thử áp lực thủy tĩnh, đảm bảo chức năng phân phối hơi nước và lưu trữ môi chất an toàn tuyệt đối theo tiêu chuẩn TCVN 8366:2010.
2. Phân loại bình áp lực và bồn chứa phổ biến
Dựa vào công năng và vị trí trong sơ đồ công nghệ, GDP Group thiết kế và chế tạo các nhóm thiết bị chịu áp lực chuyên dụng sau đây:
Bình phân phối hơi (bình góp hơi)
Đây là thiết bị không thể thiếu phía sau bất kỳ lò hơi công nghiệp nào. Bình phân phối hơi thường có dạng hình trụ ngang hoặc đứng. Hơi nước ở áp suất và nhiệt độ cao từ lò hơi đi vào thân bình.
Dọc theo thân bình được bố trí nhiều mặt bích chờ để kết nối với các đường ống dẫn hơi đi đến các phân xưởng. Thiết bị này còn được tích hợp hệ thống bẫy hơi (Steam Trap) ở đáy để xả lượng nước ngưng tụ, đảm bảo hơi cấp đi là hơi bão hòa khô, giúp tăng hiệu suất truyền nhiệt tại thiết bị tiêu thụ.
Bình bồn chứa nước cấp và hệ thống gia nhiệt khử khí
Nước cấp cho lò hơi phải được lưu trữ trong một bồn chứa có dung tích đủ lớn (thường đáp ứng được từ 2 đến 4 giờ vận hành đầy tải).
Bồn này không chỉ đơn thuần để chứa nước mà còn được tích hợp bộ gia nhiệt. Bằng cách tận dụng hơi xả hoặc trích một phần hơi từ lò để gia nhiệt nước cấp lên khoảng 80°C – 100°C, hệ thống sẽ loại bỏ được các khí hòa tan trong nước (đặc biệt là Oxy và CO2).
Nếu không khử khí, Oxy sẽ tấn công các bề mặt kim loại bên trong buồng đốt, gây ra hiện tượng ăn mòn rỗ, làm thủng ống sinh hơi cực kỳ nhanh chóng.
Bình giãn nở và bồn dầu
Trong hệ thống lò dầu tải nhiệt, dầu khi bị đun nóng đến 300°C sẽ giãn nở thể tích rất mạnh (thường tăng khoảng 20-25%). Do đó, bắt buộc phải có bình giãn nở (Expansion Tank) đặt ở vị trí cao nhất của hệ thống.
Bình này hấp thụ phần thể tích tăng thêm, ổn định áp suất toàn mạng lưới, đồng thời giải phóng các bọt khí phát sinh. Phía dưới là hệ thống bồn chứa dầu trung gian để châm thêm dầu hoặc xả dầu về khi cần bảo trì.
3. Tiêu chuẩn vật liệu và công nghệ chế tạo thiết bị chịu áp
Khác với các bồn chứa nước sinh hoạt thông thường, việc chế tạo bình áp lực lò hơi đòi hỏi kỹ thuật luyện kim và gia công cơ khí chính xác. Một sai sót nhỏ trong quá trình hàn cũng có thể tạo ra điểm tập trung ứng suất, dẫn đến xé rách kim loại khi chịu áp lực cao.
-
Vật liệu chế tạo: Các thiết bị chịu áp của GDP Group sử dụng 100% thép tấm chuyên dụng làm việc ở áp suất và nhiệt độ cao, phổ biến nhất là thép ASTM A515 Gr.60/70, ASTM A516, hoặc thép GOST của Nga. Các loại thép này có đặc tính chịu kéo cực tốt, độ dẻo dai cao và không bị biến giòn ở điều kiện nhiệt độ hoạt động của lò hơi.
-
Công nghệ hàn: Các mối hàn dọc và hàn vành đai thân bình được thực hiện hoàn toàn bằng công nghệ hàn hồ quang chìm tự động (SAW) hoặc hàn TIG/MIG có khí bảo vệ. Quá trình này giúp mối hàn ngấu sâu, không lẫn xỉ và tạo ra bề mặt hàn nhẵn mịn.
-
Xử lý và kiểm tra không phá hủy (NDT): Sau khi hàn, 100% các đường hàn chính sẽ được kiểm tra bằng phương pháp siêu âm (UT) hoặc chụp X-quang (RT) nhằm phát hiện các khuyết tật ẩn tì bên trong (như bọt khí, rỗ ngấu). Nếu phát hiện lỗi, mối hàn bắt buộc phải được khoét bỏ và hàn lại.
4. Sự khác biệt giữa bình áp lực và bình bồn chứa công nghiệp
Dưới đây là thông số tham khảo cơ bản giúp doanh nghiệp lập dự toán kích thước và mặt bằng lắp đặt cho các bình áp lực phổ biến:
| Loại thiết bị | Dung tích phổ biến (Lít) | Áp suất thiết kế (bar) | Vật liệu thân vỏ | Chiều dày thép (mm) |
| Bình phân phối hơi | 500 – 5.000 | 10 – 40 | Thép ASTM A516 | 10 – 25 |
| Bình tích áp khí nén | 300 – 10.000 | 8 – 40 | Thép SS400 | 6 – 16 |
| Bồn chứa nước cấp | 2.000 – 20.000 | Áp suất khí quyển | Thép SS400 bọc bảo ôn | 5 – 10 |
| Bồn chứa dầu DO/FO | 5.000 – 30.000 | Áp suất khí quyển | Thép SS400 | 6 – 12 |
| Bình giãn nở dầu | 1.000 – 5.000 | 2 – 5 | Thép ASTM A516 | 8 – 12 |
thép A516.Gr70 xuất xứ Nhật Bản/ Hàn Quốc
5. Quy trình kiểm định kỹ thuật và nguyên tắc an toàn tuyệt đối
Tại Việt Nam, bình áp lực nằm trong danh mục các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Doanh nghiệp tuyệt đối không được tự ý đưa vào sử dụng nếu chưa có sự chứng nhận của cơ quan nhà nước có thẩm quyền.
-
Thử áp lực thủy tĩnh: Đây là bước thử nghiệm cuối cùng tại xưởng chế tạo hoặc ngay tại công trình. Bình sẽ được bơm đầy nước và gia áp lên mức bằng 1.5 lần áp suất làm việc tối đa (áp suất thiết kế). Thiết bị phải giữ nguyên mức áp suất này trong một khoảng thời gian quy định mà không bị rò rỉ, phồng rộp hay biến dạng cơ học.
-
Thiết bị bảo vệ đi kèm: Một bình áp lực hợp chuẩn bắt buộc phải được gắn cụm phụ kiện an toàn bao gồm: Van an toàn (tự động bật xả khi áp suất vượt ngưỡng), đồng hồ đo áp suất (đã qua hiệu chuẩn và kẹp chì), van xả đáy và hệ thống kính quan sát mức nước.
-
Kiểm định định kỳ: Thời hạn kiểm định cho bình áp lực lần đầu thường là 3 năm. Sau đó, tùy thuộc vào tình trạng hao mòn thực tế, cơ quan kiểm định sẽ gia hạn từ 1 đến 2 năm. Toàn bộ hồ sơ (lý lịch bình áp lực, bản vẽ hoàn công, biên bản siêu âm đường hàn) phải được lưu trữ cẩn thận.
6. Trả lời nhanh các thắc mắc chuyên sâu
Để hỗ trợ truy xuất nhanh chóng các vấn đề kỹ thuật trọng tâm liên quan đến thiết bị áp lực, GDP Group tổng hợp các giải đáp sau:
Q: Tại sao phải sử dụng bồn Inox 304 để chứa nước mềm cấp cho lò hơi?
A: Nước sau khi qua hệ thống làm mềm bằng hạt nhựa trao đổi ion có độ tinh khiết cao, lượng muối khoáng thấp. Điều này vô tình làm cho nước có tính ăn mòn mạnh hơn đối với thép carbon thông thường.
Việc sử dụng bồn chứa nước cấp bằng vật liệu Inox 304 sẽ ngăn chặn hiện tượng rỉ sét, bảo vệ bơm nước cấp và giữ cho buồng đốt lò hơi luôn sạch sẽ.
Q: Bình phân phối hơi có cần bọc bảo ôn không?
A: Bắt buộc phải bọc. Hơi nước đi qua bình phân phối có nhiệt độ từ 150°C đến 200°C. Nếu không được bọc bảo ôn (bằng Rockwool hoặc Glasswool và bọc tôn mạ màu bên ngoài), một lượng nhiệt khổng lồ sẽ thất thoát ra môi trường, làm giảm áp suất hơi, sinh ra nước ngưng tụ và gây nguy cơ bỏng nhiệt nghiêm trọng cho công nhân vận hành.
Q: Cần làm gì khi van an toàn trên bình tích áp liên tục bị xì hơi?
A: Đây là tín hiệu báo động đỏ. Đầu tiên, cần kiểm tra đồng hồ áp suất xem áp suất thực tế trong bình có đang vượt ngưỡng cài đặt hay không. Nếu có, cần can thiệp giảm tải lò hơi ngay lập tức. Nếu áp suất bình thường nhưng van vẫn xì, có thể lò xo van an toàn đã bị kẹt, mỏi hoặc đệm kín bị hỏng. Lúc này phải cô lập hệ thống, hạ áp suất về 0 và tiến hành thay thế van mới có cùng thông số, đồng thời phải mời đơn vị chức năng đến kẹp chì lại van.
7. GDP Group – Đối tác chế tạo thiết bị áp lực uy tín tại Bắc Ninh
Là trung tâm điều phối và cung cấp các dịch vụ kỹ thuật cơ nhiệt, GDP Group tự hào sở hữu năng lực chế tạo các thiết bị áp lực đạt chuẩn quốc gia. Với kinh nghiệm triển khai hàng trăm hệ thống lò hơi tại Bắc Ninh và các tỉnh thành phía Bắc, chúng tôi hiểu rằng “an toàn” không phải là một tùy chọn, mà là nền tảng sống còn của sản xuất công nghiệp.
Mọi hệ thống bình bồn chứa và thiết bị phân phối áp lực từ gdpgroup.vn đều được tư vấn chuyên sâu, thiết kế đo ni đóng giày cho từng mặt bằng nhà máy, đảm bảo không gian thao tác thông thoáng và dễ dàng bảo trì. Việc kết hợp các loại vật liệu cao cấp, công nghệ hàn tiên tiến và quy trình kiểm định minh bạch giúp doanh nghiệp hoàn toàn yên tâm trong suốt vòng đời của dự án.
Hãy liên hệ với chúng tôi để nhận được bản vẽ thiết kế sơ bộ và dự toán chính xác nhất cho hệ thống lưu trữ và phân phối năng lượng của bạn.
